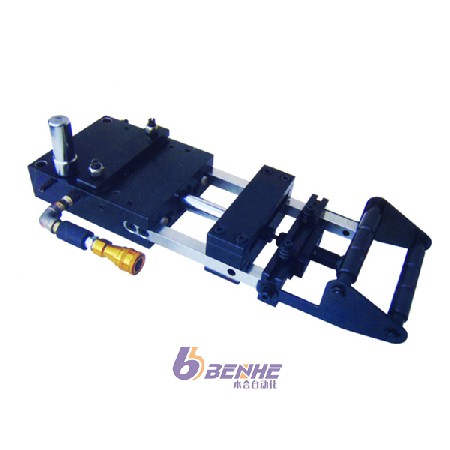

空气自动送料机
●特点:耐磨、简易操作、稳定性高、送料精度准确。
1、空气自动送料机(标准型)
送料长(宽)0-450mm,送料厚度0.1-2.5mm;
可送材料种类:金属、纸带类、塑胶;
可送材料形状:圆形、三角形、突起物;
特别附件:AF-5C以上附件装缓冲器。
2、空气自动送料机(E型电磁阀)
适装于冲床上下行程过短或过长距离送料的情形下。
3、空气自动送料机(R型放松电磁阀)
须在精密送料情况下,可利用放松电磁阀操作,在冲模冲下之前固定夹板瞬间放松,以修正误差。
4、空气自动送料机(R型放松电磁阀加E型放松电磁阀)
适装于冲床上下行程过短过长距离送料,且须高精密送料情况下,可利用电磁阀放松固定夹板以修正误差。
5、空气自动送料机(新式强力型)
适用于较厚材料之自动化加工,本机采用新型气压式缓冲器,以除去快速送料带来的震动,夹板采用多缸下压滑块式夹板;活动式脚架,可配合冲床、剪床高度,任意变换材料;安装简便、操作安全、容易、故障率小,送料精度准确。
6、空气自动送料机(左右偏摆型)
适用于多种形式之零件加工,可节省1/2以上材料;支撑采用直向轴承,配合圆棒滑行、无噪音、耐磨性高、负载轻、移位迅速;缩短送料时间;利用电子控制、选择送料时间;操作简单,保养容易、精度准确。
●适用范围:
1、适用于产品广泛应用于五金、冲压、电子、电器、科技、汽配、金属、包装、实业、航空、箱柜、机械、电气、机电等行业。
2、适用于带钢,铝,铜,不锈钢、铁等材质卷料。
●技术参数
型 号 | AF-1C | AF-2C | AF-3C | AF-4C | AF-5C | AF-6C | AF-7C | AF-8C | AF-9C | AF-10C | AF-11C |
至大送料宽度mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
至大送料长度mm | 50 | 80 | 80 | 130 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
材料厚度mm | 0.5 | 0.8 | 1.2 | 1.5 | 2 | 2 | 2.5 | 2.5 | 3 | 3 | 3 |
空气压力kg/cm | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
最快送料 | 200 | 160 | 150 | 93 | 80 | 60 | 48 | 40 | 35 | 30 | 25 |
固定夹板 | 10 | 27 | 40 | 55 | 78 | 78 | 107 | 107 | 119 | 119 | 119 |
移动夹板 | 30 | 49 | 65.5 | 72.5 | 144.5 | 169 | 200 | 217 | 220 | 245 | 245 |
引张力kg | 14 | 16.5 | 19.5 | 25.5 | 41 | 41 | 67 | 74 | 77 | 85 | 85 |
空气消耗量L/mm | 26.5 | 38.5 | 47 | 58.6 | 109.5 | 108.5 | 152 | 162.5 | 174.2 | 182.5 | 170.5 |
重量 | 8.8 | 9.6 | 12.8 | 19.6 | 38.4 | 52.4 | 80 | 95 | 156 | 178 | 200 |
