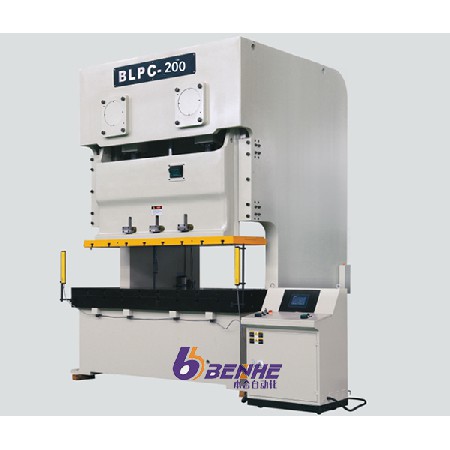

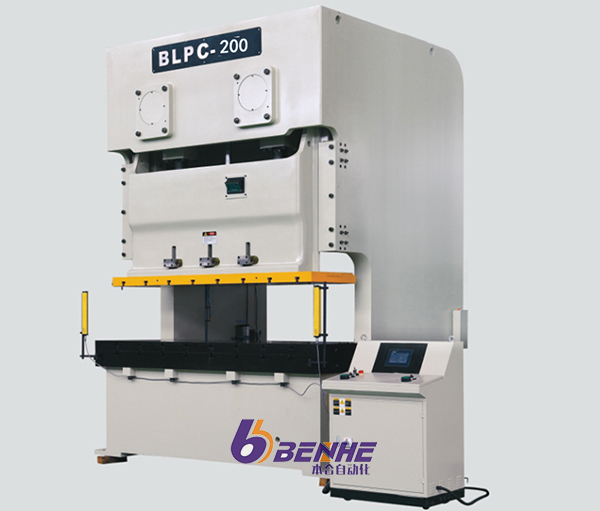

BLPC系列开式双曲轴精密钢架冲床

Main Properties|主要特点

●高刚性

1.高刚性，高精度的构架，采用钢板焊接，并经热处理、除去床身内压力。

2.结构件负荷均匀，刚性平衡。

●重心平衡

1.传动中心与机器整体的中心处于一致，确保冲压的精确，稳定。

2.滑块平衡装置与滑块在同一中心，确保机器保持平衡运转的同时，更使滑块自身的受力均匀，使运转精度更稳定。

●操作性能可靠、安全

离合器/刹车器装置高度灵敏，再加上国际的双联电磁阀和过负荷保护装置，确保冲床滑块运转及停止的精确性与安全性。

●滑块调整机构

调整机密高达0.1mm，调整生产更加安全、快捷。

●高精度

曲轴、齿轮、齿轮轴等摩擦部位均经硬化热处理后再研磨加工，有极高的耐磨性和平衡性，性能稳定。

●加工自动化

可搭配任何的自动送料机械，运行自动化生产，降低成本，提高效率。

●环保节能

外形美观，低噪音、低消耗、节省能源、节省能源，流畅简洁的外观更能体现出先进的设计理念。

●适用范围：

广泛用于长和宽钣金物料之剪裁、冲孔、弯曲等多用途加工，如马达外壳、汽车零件、家用产品、电脑主机外壳、录音机、音乐设备、电源供应器底盘。其宽敞的台盘和开口，不仅有利益单工程或多工程模式的作业，对于二次元、三次元的自动移动装置或配有伺服传动机械手。亦能轻易配合，从而达成多用途的自动送料。

Press Technical Parameter|技术参数

基本参数 Basic Date	单位 Unit	型号 Model
		BLPC-200
		V型	H型
吨数 Capacit	ton	200
冲力发生位置 Rated Tonnage point	mm	6	3
行程 Stroke	mm	250	150
每分钟行程数 Stroke Perminute	S.P.M	25-45	35-70
至大闭合工作高度 Die Height	mm	500	550
滑块调整量 Slide Adjustment	mm	120
下工作台尺寸 Bolster Area	mm	2400×840×170
上工作台尺寸 Slide Area	mm	1850×650×95
主电动机 Main Motor	KW×P	(VS)18.5×4
使用空气压力 Air Pressure	Kg/c㎡	6
冲床精度 Presses Precision		一级 JIS(CNC)1class
模垫形式 Die cushion capacity		一板双缸 One plate&two cylinders
冲床外形尺寸（BA×AA×AE） Presses Dimension	mm	2235×2620×3849
冲床重量 Presses Weight	ton	27.5
模垫能力 Die cushion capacity	ton	10×2
模垫行程长 Stroke	mm	80
模垫有效面积 Die cushion effective area	m㎡	540×350×2组

外观尺寸

型号规格

型号规格
