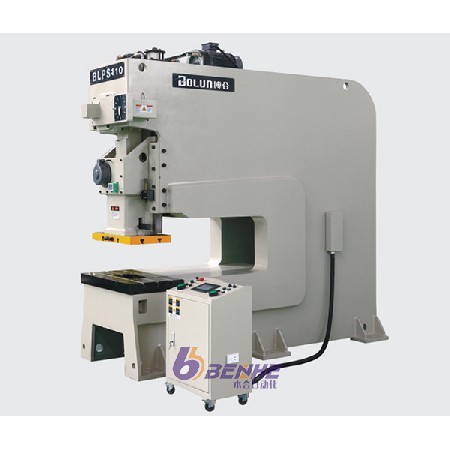

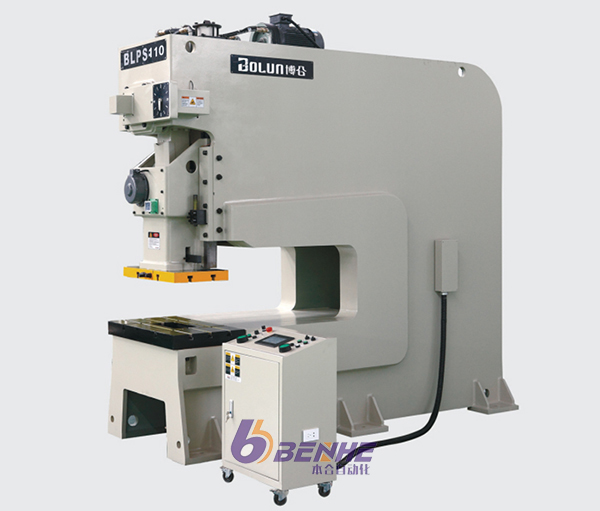

BLPS系列深喉口高精密强力钢架冲床

2022-10-05 1161

BLPS系列深喉口高精密强力钢架冲床

Main Properties|主要特点

一体式台身采用钢板焊接。

传动轴由带或不带齿轮之飞轮依滑块速度和能力发生点的需求而驱动。

曲轴与盒式滑块组合相连接的连杆设计可吸收由高速冲压时产生的高负荷及阻力。

本系列冲床属于板料冲床的通用型冲床,其喉深超过同类机械规格的两倍,特别适用于大型板料的冲孔,落料,切断,成型,浅拉伸等冲压加工。

适用范围:

广泛应用于塑钢,瓶盖,印织制罐,五金,电机,电器,家电,建筑装饰材料,汽车配件,机箱,机框,开关面板等的冲压加工行业。

Press Technical Parameter|技术参数

基本参数
    Basic Date

单位
    Unit

型号 Model

BLPS-110

V型

H型

吨数
    Capacit

ton

110

动力发生位置
    Rated Tonnage point

mm

6

3

每分钟行程数
    Stroke Perminute

变速
    Speed Changing

S.P.M

30-60

60-90

定速
    Stable Speed

S.P.M

50

行程
    Stroke

mm

180

80

至大闭合工作高度
    Die Height

mm

360

410

滑块调整量
    Slide Adjustment

mm

80

滑块中心到机身距离(喉深)
    Frame Gap

mm

800

下工作台尺寸(D×E×H2)
    Bolster Area

mm

1150×600×110

上工作台尺寸(F×G×H1)
    Slide Area

mm

650×470×80

模柄孔
    Shank Hole

mm

¢50

主电动机
    Main Motor

KW×P

(VS)11×4

滑轨调整机构
    Slide Adjust Device


电动
    Electrical driving

使用空气压力
    Air Pressure

Kg/c㎡

6

冲床精度
    Presses Precision


GB(JIS)1级

冲床重量
    Presses Weight

ton

12.5

模垫能力
    Die cushion capacity

ton

6.3

模垫行程长
    Stroke

mm

80

模垫有效面积
    Die cushion effective area

m㎡

500×350

机器标准配件和可选配件及工作台、T型槽图纸详细可参照本网站BLPA高精密强力钢架冲床所列内容。

Technical Parameter/工作台技术参数

型号 Model

a

b

c

d

e

f

øg

h

i

T型槽

BLPS-110

400

200

160

650

300

220

Ø50

220

470

‖
