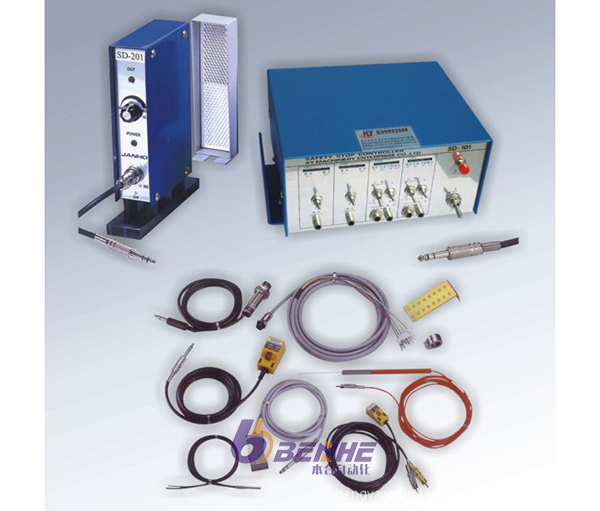

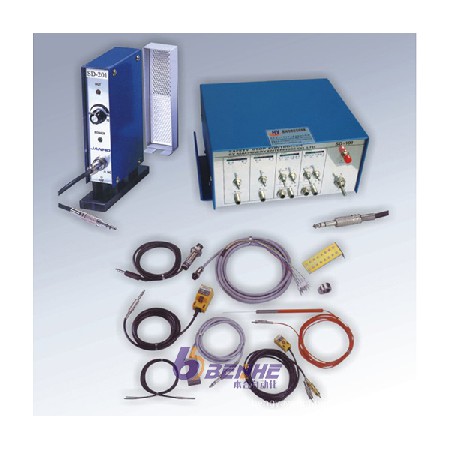

模具安全检出装置

●功能简介

模具安全检出器又称模具视觉监视器，主要应用于卧式注塑机、立式注塑机、冲压机、压铸机模具的在线视频监测，如模内异常监测，产品外观监测，产品数量监测，表面缺陷或不良品监测等，并适时停机报警，及时保护模具，避免停机修模，模具检出装置生产厂家有效提高了产品质量及生活效率。

●主要用途、

1、合模前进行模穴、模芯、产品残留确认;

2、滑块位置、顶针顶出返回位置确认;

3、成型中镶件位置、遗漏检测;

4、产品是否缺料和毛边检测;

5、多色产品色料比例是否正确;

6、防止残次品连续出现;

7、多穴产品是否残留监测;

8、非接触式检测，提高产品可靠性;

9、高解析度数字相机精密检测，位置侦测精度、1MM，判断处理时间、1S;

10、傻瓜式操作界面、对操作人员无特殊要求;

11、支持任意形式检测区域，任意设定不同区域;

12、配置红外光源，不受外界光线影响产品的误报率。

●光电传感器特长

①检测距离长

如果在对射型中保留10m以上的检测距离等，便能实现其他检测手段（磁性、超声波等） 无法远距离检测。

②对检测物体的限制少

由于以检测物体引起的遮光和反射为检测原理，所以不象接近传感器等将检测物体限定在金属，模具检出装置价格，它可对玻璃、塑料、木材、液体等几乎所有物体进行检测。

③响应时间短

光本身为高速，并且传感器的电路都由电子零件构成，所以不包含机械性工作时间，响应时间非常短。

④分辨率高

能通过高级设计技术使投光光束集中在小光点，或通过构成特殊的受光光学系统，来实现高分辨率。也可进行微小物体的检测和高精度的位置检测。

⑤可实现非接触的检测

可以无须机械性地接触检测物体实现检测，因此不会对检测物体和传感器造成损伤。因此，传感器能长期使用。

⑥可实现颜色判别

通过检测物体形成的光的反射率和吸收率根据被投光的光线波长和检测物体的颜色组合而有所差异。利用这种性质，可对检测物体的颜色进行检测。

⑦便于调整

在投射可视光的类型中，投光光束是眼睛可见的，便于对检测物体的位置进行调整。

●特点：

◆0.1μm/1.0μm自动切换 0.1μm/1.0μm可依检测设定值的大小自动切换，一般而言冲床精度在数μm以内，模具的脱料板则在1.0μm以下，在安定的生产条件下，请以0.1μm为单位的检测值做检测。

◆停止通道自动显示 在异常检知的停止场合会自动切换到异常通道。

◆检测头的隙间显示 在MONITOR键中，OFF的状态下会显示感测头与感应板（脱料板）的间隙，在调节感测头距离时非常方便。 ◆设定角度显示

◆角度范围为接近产品的设定范围

◆角度设定按钮 0.0度内部角度全检测（模具强压以后检测） 0.1度~99.9内部角度（模具强压以前检测）

◆交换模具时不用调整 感测头的设定间隙会自动读取演算，所以在更换模具时感测头的间隙不超过0.7~1.5 mm范围内，模具检出装置采购，无需调整。

◆每个检测模具可直接选择开/关

◆内部角度、外部角度可选择 依使用模具种类来选择角度种类，0.0度内部角度是在下死点自动检测，模具检出装置，外部角度/内部角度设定则在脱料板到下死点之间可任意设定。 电 源： AC85～260V 50/60HZ 功 率： 20W 输出信号：输出接点1A 1B 接点容量：AC250V 3A 环境温度：-5℃～50℃ 重 量： 2.5kg 机器尺寸：105W*140H*200D 感应器尺寸：30W*8H*20D 监 测 点 数：SOD-11 一点/SOD-12 两点 感应线长度：3m，5m两种运转速度：2，000spm
